Was ist der Unterschied zwischen einem 2 - Pole und einem 24 -Pol -PCB -Klemmenblock?

Wenn es um PCB -Terminalblöcke geht, ist eine der häufigsten Fragen, die ich als Lieferant von 2 bis 24 Pole -PCB -Klemmenblöcken bekomme, um den Unterschied zwischen einem 2 - Pol und einem 24 -Pol -Klemmenblock. In diesem Blog -Beitrag werde ich mich mit den wichtigsten Unterschieden, Anwendungen und Überlegungen für beide Typen befassen, die Ihnen helfen, eine fundierte Entscheidung für Ihre Projekte zu treffen.

Physikalische Struktur und Design

Der offensichtlichste Unterschied zwischen einem 2 - Pol und einem 24 -Pol -PCB -Klemmenblock liegt in ihrer physikalischen Struktur. Ein 2 -Pol -Klemmenblock ist relativ kompakt und nur zwei Verbindungspunkte oder Pole. Diese Einfachheit im Design macht sie klein, was ideal für Anwendungen ist, in denen der Platz begrenzt ist. Beispielsweise kann in einigen Miniatur -elektronischen Geräten oder Kompaktschaltplatten ein 2 -Pol -Klemmenblock leicht integriert werden, ohne zu viel Platz einzunehmen.

Andererseits ist ein 24 -Pol -Klemmenblock viel größer und komplexer. Es hat 24 Verbindungspunkte, was bedeutet, dass es eine deutlich höhere Anzahl von Drähten aufnehmen kann. Die größere Größe ist notwendig, um alle diese Pole unterzubringen und eine ordnungsgemäße Isolierung zwischen ihnen zu liefern. Die erhöhte Anzahl von Polen erfordert auch eine robustere und stabilere Struktur, um zuverlässige Verbindungen zu gewährleisten.

Verbindungskapazität

Die Verbindungskapazität steht in direktem Zusammenhang mit der Anzahl der Pole. Ein 2 -Stangen -Klemmenblock kann maximal zwei Drähte verbinden. Dies eignet sich für einfache Schaltungen, bei denen nur zwei elektrische Verbindungen benötigt werden, z.

Im Gegensatz dazu kann ein 24 -Pol -Klemmenblock bis zu 24 Drähte verarbeiten. Dies macht es für komplexe Systeme geeignet, die mehrere elektrische Verbindungen erfordern. In industriellen Kontrollsystemen, bei denen zahlreiche Sensoren, Aktuatoren und Steuersignale vorhanden sind, kann ein 24 -Pol -Terminalblock den Kabelprozess vereinfachen, indem alle erforderlichen Verbindungen an einem Ort hergestellt werden.

Anwendungen

2 - Pole PCB -Klemmenblöcke

• Stromversorgungsschaltungen: Wie bereits erwähnt, werden 2 - Pol -Klemmenblöcke üblicherweise in Stromversorgungsschaltungen verwendet. Sie können die Stromquelle mit der Last anschließen, z. B. eine Batterie an ein kleines elektronisches Gerät.
• Einfache Signalübertragung: In Schaltkreisen, bei denen nur ein einzelnes Signal übertragen werden muss, z.

24 - Pole PCB -Klemmenblöcke

• Industrieautomatisierung: Industrielle Automatisierungssysteme erfordern häufig eine große Anzahl elektrischer Verbindungen, um verschiedene Maschinen und Prozesse zu steuern. Mit einem 24 -Pol -Klemmenblock kann mehrere Sensoren, Motoren und Controller angeschlossen werden, wodurch die Komplexität der Verkabelung verringert wird.
• Telekommunikationsgeräte: Telekommunikationssysteme beinhalten die Übertragung mehrerer Signale. Mit einem 24 -Pol -Klemmenblock kann verschiedene Kommunikationsleitungen wie Ethernet -Kabel, Telefonleitungen und Glasfaserkabel angeschlossen werden.

Elektrische Leistung

Die elektrische Leistung eines Terminalsblocks wird auch durch die Anzahl der Pole beeinflusst. In einem 2 -Pol -Klemmenblock ist die elektrische Interferenz zwischen den beiden Polen relativ niedrig. Dies liegt daran, dass es nur zwei Leiter in unmittelbarer Nähe gibt und die Isolationsanforderungen nicht so streng sind.

In einem 24 -Pol -Klemmenblock muss jedoch die elektrische Störung zwischen den Polen sorgfältig verwaltet werden. Die nähere Nähe einer großen Anzahl von Leitern erhöht das Risiko für Übersprechen und elektromagnetische Interferenzen (EMI). Um diese Probleme zu mildern, sind 24 - Polterminalblöcke mit besseren Isolationsmaterialien und Abschirmtechniken ausgelegt.

Kosten

Im Allgemeinen sind 2 - Pol -Platine -Klemmenblöcke günstiger als 24 - Pol -Klemmenblöcke. Die geringeren Kosten sind auf das einfachere Design, weniger verwendete Materialien und weniger komplexes Herstellungsprozess zurückzuführen. Wenn Ihr Projekt nur eine kleine Anzahl von Verbindungen erfordert, kann Ihnen mit einem 2 -Pol -Terminalblock Geld Geld sparen.

Auf der anderen Seite sind 24 - Polterminalblöcke aufgrund ihrer größeren Größe, einer höheren Verbindungskapazität und der Notwendigkeit einer besseren Isolierung und Abschirmung teurer. In Anbetracht der Bequemlichkeit und Funktionalität, die sie in komplexen Systemen bieten, können die Kosten gerechtfertigt werden.

Unsere Produktpalette

Als Lieferant von 2 bis 24 Pole -PCB -Terminalblöcken bieten wir eine breite Palette von Produkten an, um die unterschiedlichen Kundenbedürfnisse zu erfüllen. Zum Beispiel unsere3,50 mm Stecker im Platine -Klemmenblockist eine beliebte Wahl für viele Anwendungen. Es bietet eine zuverlässige und einfache - zum Verwenden von Verbindungslösung mit verschiedenen Pole -Optionen.

UnserStabile Sicherheitsschraube - freier Stecker für PCBist ein weiteres innovatives Produkt. Es wird die Notwendigkeit von Schrauben beseitigt und den Installationsprozess schneller und bequemer. Dieses Produkt ist sowohl in 2 - Pole als auch in 24 - Pole -Konfigurationen erhältlich.

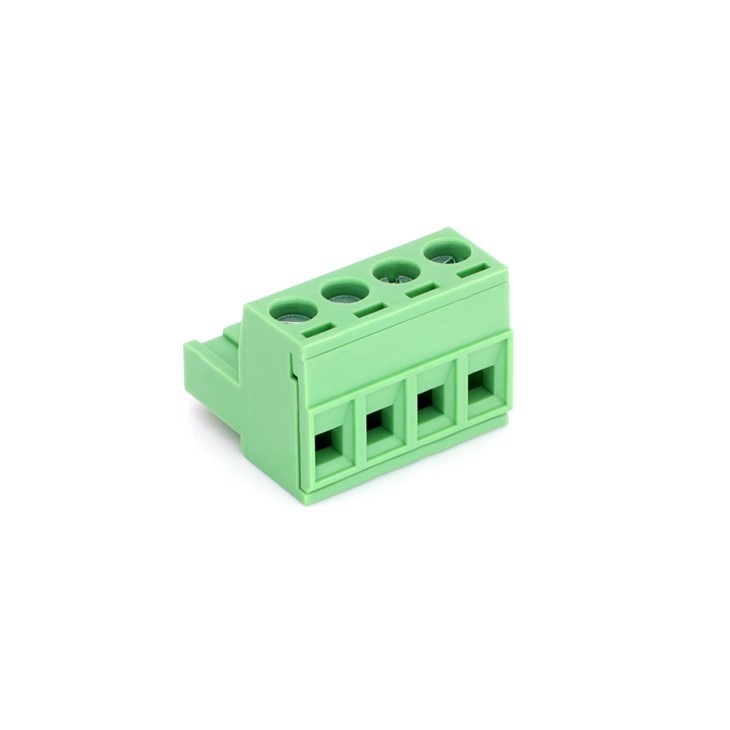

Wir haben auch dasAnschlussstecker im Klemmenblock, was einen sicheren und Stecker bietet - und - Spielenverbindung. Diese Art von Terminalblock ist für Anwendungen geeignet, bei denen eine schnelle und einfache Installation und Entfernung erforderlich ist.

Abschluss

Zusammenfassend hängt die Auswahl zwischen einem 2 -Pol und einem 24 -Pol -PCB -Terminalblock von Ihren spezifischen Projektanforderungen ab. Wenn Sie eine einfache Schaltung mit nur wenigen Verbindungen und begrenztem Platz haben, ist ein 2 -Pol -Klemmenblock der richtige Weg. Wenn Sie sich jedoch mit einem komplexen System befassen, das eine große Anzahl von Verbindungen erfordert, ist ein 24 -Pol -Terminalblock angemessener.

Als professioneller Anbieter von 2 bis 24 Pole -PCB -Terminalblöcken sind wir bestrebt, hochwertige Produkte und einen hervorragenden Kundenservice bereitzustellen. Wenn Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl des richtigen Terminalblocks für Ihr Projekt benötigen, können Sie uns gerne für eine Beschaffungsdiskussion kontaktieren. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre elektrischen Verbindungsanforderungen zu erfüllen.

Referenzen

• "Handbuch für Elektrobinder", John Wiley & Sons
• "Industrielle Steuerungssysteme: Design und Implementierung", CRC Press
