Wie hoch ist das Übersprechen eines elektrischen Leiterplattensteckverbinders?

Hallo! Als Lieferant von elektrischen Steckverbindern für Leiterplatten werde ich oft gefragt, was es mit Übersprechen bei diesen Steckverbindern auf sich hat. Lassen Sie uns also direkt eintauchen und es aufschlüsseln.

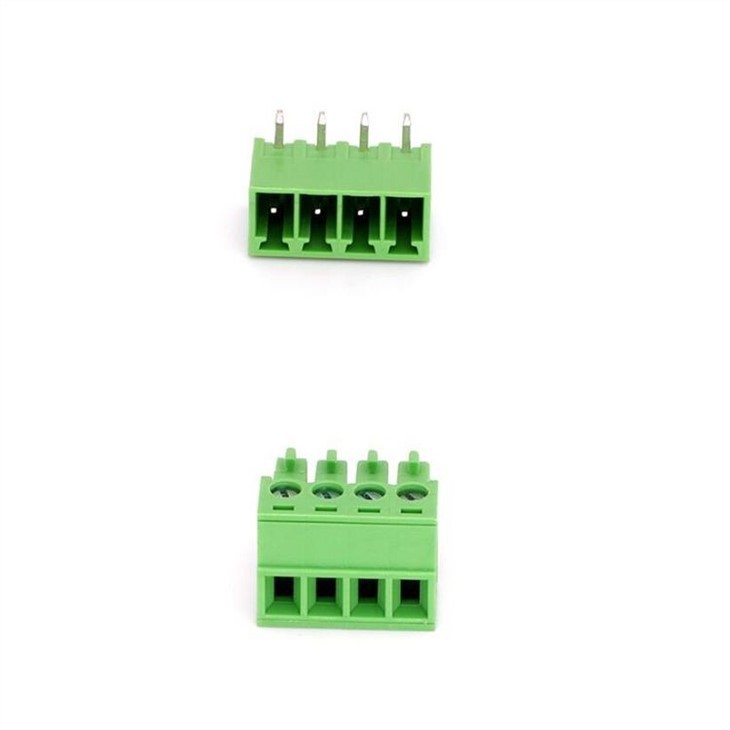

Zunächst einmal: Was sind elektrische Steckverbinder für Leiterplatten? Nun, sie sind wesentliche Komponenten in elektronischen Schaltkreisen. Diese Steckverbinder ermöglichen eine einfache Verbindung und Trennung verschiedener Teile eines Stromkreises. Es gibt sie in verschiedenen Ausführungen, wie zum BeispielElektrischer steckbarer Klemmenblock für Leiterplatten,PCB YE Steckbarer Klemmenblock, UndSteckbarer Leiterplatten-Federklemmenblock. Sie sind in einer ganzen Reihe von Anwendungen äußerst praktisch, von der Unterhaltungselektronik bis hin zu Industriemaschinen.

Lassen Sie uns nun über Übersprechen sprechen. Unter Crosstalk versteht man im Grunde eine unerwünschte Kopplung zwischen verschiedenen Signalpfaden in einem elektrischen Steckverbinder für Leiterplatten. Einfacher ausgedrückt liegt es vor, wenn das Signal auf einem Leiter das Signal auf einem anderen nahegelegenen Leiter stört. Es ist, als ob zwei Menschen gleichzeitig reden und man sich nicht wirklich darauf konzentrieren kann, was einer von beiden sagt.

Es gibt einige Gründe, warum es zu Übersprechen kommt. Eine der Hauptursachen ist die elektromagnetische Kopplung. Wenn ein elektrisches Signal durch einen Leiter wandert, erzeugt es um ihn herum ein elektromagnetisches Feld. Wenn sich ein anderer Leiter nahe genug befindet, kann dieses elektromagnetische Feld eine Spannung in diesem zweiten Leiter induzieren und Störungen verursachen.

Ein weiterer Faktor ist die kapazitive Kopplung. Kapazität ist die Fähigkeit zweier Leiter, elektrische Ladung zu speichern. Wenn zwei Leiter nahe beieinander liegen, besteht zwischen ihnen eine geringe Kapazität. Diese Kapazität kann dazu führen, dass ein kleiner Teil des Signals von einem Leiter auf den anderen Leiter „durchsickert“, was zu Übersprechen führt.

Warum ist Übersprechen eine große Sache? Nun, es kann die Leistung Ihres elektronischen Geräts ernsthaft beeinträchtigen. In digitalen Schaltkreisen kann Übersprechen zu Bitfehlern führen, was bedeutet, dass die übertragenen Daten möglicherweise nicht korrekt empfangen werden. In analogen Schaltkreisen kann es zu Rauschen und Verzerrungen kommen, die die Signalqualität beeinträchtigen.

Werfen wir einen Blick auf einige Beispiele aus der Praxis. In einem Hochgeschwindigkeits-Datenübertragungssystem, wie dem internen Datenbus eines Computers, kann Übersprechen zu Datenverfälschungen führen. Dies kann zu Systemabstürzen, langsamer Leistung oder sogar dauerhaften Schäden an den Komponenten führen. Bei Audiogeräten kann Übersprechen zu unerwünschtem Rauschen in der Tonausgabe führen, wodurch das Hörerlebnis nicht optimal ist.

Jetzt haben wir als Zulieferer ein paar Tricks parat, um Crosstalk zu reduzieren. Eine der gebräuchlichsten Methoden besteht darin, den Abstand zwischen den Leitern zu vergrößern. Je weiter die Leiter voneinander entfernt sind, desto geringer ist die Wahrscheinlichkeit, dass sie sich gegenseitig stören. Wir können auch eine Abschirmung verwenden. Bei der Abschirmung werden die Leiter mit einem leitfähigen Material wie Kupferfolie umwickelt. Diese Abschirmung fungiert als Barriere und verhindert, dass elektromagnetische Felder von einem Leiter den anderen erreichen.

Ein anderer Ansatz besteht darin, geeignete Routing-Techniken zu verwenden. Beim Entwurf der Leiterplatte können wir die Anordnung der Leiter sorgfältig planen, um das Risiko von Übersprechen zu minimieren. Beispielsweise können wir die Leiter im rechten Winkel zueinander verlegen, wodurch die elektromagnetische Kopplung reduziert wird.

Besonderes Augenmerk legen wir auch auf die Impedanzanpassung der Steckverbinder. Die Impedanz ist ein Maß für den Widerstand gegen den Fluss eines Wechselstroms. Wenn die Impedanz der Anschlüsse und des Stromkreises nicht richtig aufeinander abgestimmt ist, kann die Wahrscheinlichkeit von Übersprechen erhöht sein.

Zusätzlich zu diesen technischen Lösungen führen wir auch gründliche Tests an unseren elektrischen Leiterplattensteckverbindern durch. Wir verwenden fortschrittliche Testgeräte, um das Ausmaß des Übersprechens zu messen und sicherzustellen, dass es den Industriestandards entspricht. Auf diese Weise können wir garantieren, dass unsere Produkte in realen Anwendungen eine gute Leistung erbringen.

Wenn Sie also auf der Suche nach hochwertigen elektrischen Leiterplattensteckverbindern mit geringem Übersprechen sind, sind Sie bei uns genau richtig. Wir haben eine große Produktpalette zur Auswahl und freuen uns immer, mit Ihnen zusammenzuarbeiten, um die beste Lösung für Ihre spezifischen Bedürfnisse zu finden. Egal, ob Sie ein kleiner Elektronik-Bastler oder ein großer Industriehersteller sind, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.

Wenn Sie mehr über unsere Produkte erfahren möchten oder Fragen zu Crosstalk oder unseren elektrischen Leiterplattensteckverbindern haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtige Wahl für Ihr Projekt zu treffen.
