Wie installiere ich einen PCB -Stecker -Terminalblock?

Hallo! Als Lieferant von PCB -Steckdose -Terminalblöcken bin ich begeistert, mit Ihnen einen Schritt zu teilen - bis - Schritthandbuch, wie Sie diese raffinierten kleinen Komponenten installieren. Egal, ob Sie ein DIY -Enthusiast oder ein Fachmann im Bereich Elektronik sind, dieser Leitfaden hilft Ihnen dabei, die Arbeit richtig zu erledigen.

Lassen Sie uns zunächst darüber sprechen, warum PCB -Stecker -Terminalblöcke so großartig sind. Sie bieten eine bequeme Möglichkeit, Kabel mit einer gedruckten Leiterplatte zu verbinden. Anstatt zu löten, was Zeit sein kann - konsumieren und einige Fähigkeiten erfordert, können Sie einfach die Drähte anschließen. Dies macht die Installation schneller und ermöglicht auch eine einfache Wartung und Änderung in der Zukunft.

Was du brauchst

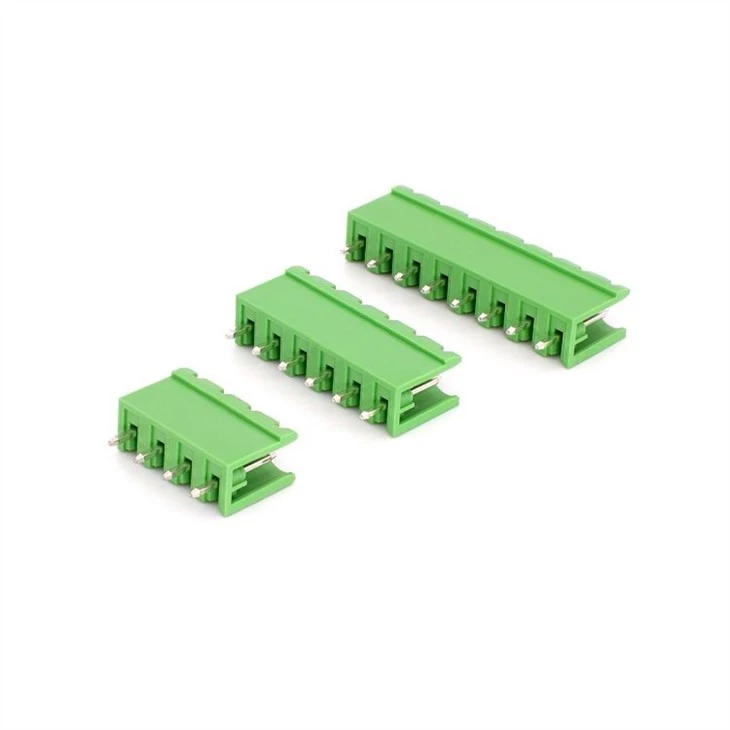

Erfassen Sie vor Beginn des Installationsprozesses die erforderlichen Werkzeuge und Materialien. Natürlich benötigen Sie einen Plugable -Terminalblock. Wir bieten eine breite Palette von Optionen wie die2 - 24 Pins PCB -Steckbetriebsstecker, was ideal für verschiedene Anwendungen ist, bei denen verschiedene Pinzählungen erforderlich sind. Sie benötigen außerdem ein Lötkolben (wenn Ihr Terminalblock an der PCB gelötet werden muss), Drahtstreifen und die entsprechenden Drähte. Stellen Sie sicher, dass die Drähte das richtige Messgerät für Ihren Terminalblock sind.

Schritt 1: Bereiten Sie die PCB vor

Das erste, was Sie tun müssen, ist die gedruckte Leiterplatte vorzubereiten. Überprüfen Sie das Layout von Lagen, um sicherzustellen, dass Sie genau wissen, wo der Terminalblock installiert wird. Reinigen Sie den Bereich auf der Leiterplatte, in dem sich der Terminalblock befindet. Dreck, Staub oder Schmutz können die Verbindung beeinträchtigen. Sie können ein mildes Lösungsmittel und eine weiche Bürste verwenden, um die Oberfläche sanft zu reinigen. Lassen Sie es vollständig trocknen, bevor Sie fortfahren.

Schritt 2: Positionieren Sie den Terminalblock

Stellen Sie den PCB -Stecker -Terminalblock sorgfältig auf den festgelegten Bereich der PCB. Stellen Sie sicher, dass es richtig ausgerichtet ist. Die meisten Terminalblöcke haben Löcher, die den Pads auf der Leiterplatte übereinstimmen. Doppelte - Überprüfen Sie die Orientierung. Wenn es nicht richtig platziert ist, funktioniert es nicht ordnungsgemäß und Sie können den Terminalblock oder die Leiterplatte beschädigen, wenn Sie versuchen, die Drähte zu verbinden.

Schritt 3: Löten Sie den Terminalblock (falls erforderlich)

Wenn Ihr Terminalblock an die Leiterplatte gelötet werden muss, ist dies der nächste Schritt. Erwärmen Sie Ihr Lötkolben auf die entsprechende Temperatur. Normalerweise funktioniert eine Temperatur zwischen 350 ° C und 400 ° C für die meisten Lötjobs gut. Nehmen Sie eine kleine Menge Lötmittel und tragen Sie es auf die Spitze des Lötkolbens auf. Berühren Sie dann das Lötkolben in der Verbindung zwischen dem Stift des Terminalblocks und dem Lötkissen. Füttern Sie etwas mehr Lötmittel in den Gelenk, bis eine schöne, glänzende Lötanlage hergestellt wird. Tun Sie dies für alle Stifte auf dem Terminalblock. Achten Sie darauf, dass Sie nicht zu überlagen, da dies Kurzstrecken verursachen kann.

Schritt 4: Streifen Sie die Drähte aus

Jetzt ist es Zeit, die Kabel vorzubereiten. Verwenden Sie Ihre Drahtstreifen, um etwa 1/4 bis 1/2 Zoll Isolierung vom Ende jedes Drahtes zu entfernen. Stellen Sie sicher, dass der freiliegende Draht sauber und gerade ist. Sie können die Stränge des Drahtes sanft verdrehen, um sie zusammenzuhalten.

Schritt 5: Fügen Sie die Drähte ein

Nehmen Sie das abgestellte Ende jedes Drahtes und setzen Sie es in den entsprechenden Terminal des Steckblocks für Steckdose ein. Einige Klemmeblöcke haben eine Schraube -Abwärtsmechanismus. Wenn dies der Fall ist, lockern Sie die Schraube, setzen Sie den Draht ein und ziehen Sie die Schraube an, um den Draht einzuschützen. Andere Klemmeblöcke können Schrauben sein - frei, wie die5.00 mm Pitch Euro Block Connector -Platine -Terminal, die einen federbelasteten Mechanismus verwenden. Schieben Sie einfach den Draht in das Terminal, und die Feder wird ihn sicher halten.

Schritt 6: Überprüfen Sie die Verbindungen

Sobald alle Drähte eingefügt sind, geben Sie ihnen einen sanften Schlepper, um sicherzustellen, dass sie fest miteinander verbunden sind. Überprüfen Sie, ob Sie lose Verbindungen oder Drähte berühren, die sich möglicherweise berühren, wenn sie nicht sein sollten. Eine lose Verbindung kann zeitweilige Probleme oder sogar einen vollständigen Ausfall der Schaltung verursachen.

Schritt 7: Testen Sie die Installation

Nachdem Sie die Installation abgeschlossen haben, ist es eine gute Idee, die Verbindungen zu testen. Sie können ein Multimeter verwenden, um die Kontinuität zwischen den Drähten und den entsprechenden Punkten auf der Leiterplatte zu überprüfen. Wenn alles auscheckt, können Sie loslegen!

Fehlerbehebung

Manchmal laufen die Dinge nicht so reibungslos wie geplant. Wenn Sie Probleme mit dem Löten haben, stellen Sie sicher, dass Ihr Lötkolben die richtige Temperatur hat. Wenn das Löten nicht richtig fließt, ist es möglicherweise zu kalt. Wenn es die Drähte oder die PCB verbrennt, ist es zu heiß.

Wenn die Drähte nicht im Klemmeblock bleiben, prüfen Sie, ob die Kabelmesser korrekt ist. Die Verwendung eines zu dicken oder zu dünnen Drahtes kann Probleme verursachen. Stellen Sie außerdem sicher, dass Sie die Schrauben (falls zutreffend) genug anziehen.

Vorteile unserer Terminalblöcke

Unsere Terminalblöcke wie dieUniverseller Steckbetriebsanschlussbieten viele Vorteile. Sie sind aus hochwertigen Materialien hergestellt, sodass sie langlebig und zuverlässig sind. Sie sind auch für eine einfache Installation ausgelegt, was Ihnen Zeit und Mühe spart. Außerdem bieten wir eine breite Palette von Optionen an, sodass Sie den perfekten Terminalblock für Ihre spezifischen Anforderungen finden.

Warum uns wählen?

Als Lieferant sind wir bestrebt, erstklassige Produkte und einen hervorragenden Kundenservice bereitzustellen. Wir verstehen, dass jedes Projekt anders ist, und wir sind hier, um Ihnen dabei zu helfen, den richtigen PCB -Stecker -Terminalblock zu finden. Egal, ob Sie eine kleine Menge für ein Hobbyprojekt oder eine große Bestellung für eine kommerzielle Bewerbung benötigen, wir haben Sie versichert.

Kontaktieren Sie uns für den Kauf

Wenn Sie daran interessiert sind, unsere PCB -Stecker -Terminalblöcke zu kaufen, würden wir uns freuen, von Ihnen zu hören. Wir können wettbewerbsfähige Preise und eine schnelle Lieferung anbieten. Wenden Sie sich einfach an uns und unser Verkaufsteam wird Ihnen gerne bei Ihrer Bestellung helfen. Wir können auch technischen Support bieten, wenn Sie Fragen zur Installation oder Verwendung haben. Zögern Sie also nicht, sich in Verbindung zu setzen und mit hohen Qualitätsanschlussblöcken für Ihr nächstes Projekt zu arbeiten.

Referenzen

• Handbuch für Elektronikinstallation: Deckt allgemeine Richtlinien für die Installation elektronischer Komponenten auf PCBs ab.
• Handbücher des Terminalblockherstellers: Geben Sie spezifische Anweisungen und Details zu ihren Produkten an.
