Wie stellt man die ordnungsgemäße Verkabelung eines steckbaren Leiterplattenklemmenblocks sicher?
Jan 12, 2026
Die ordnungsgemäße Verkabelung eines steckbaren Leiterplattenklemmenblocks ist entscheidend für die Gewährleistung der Zuverlässigkeit und Sicherheit elektrischer Verbindungen in verschiedenen Anwendungen. Als Lieferant hochwertiger steckbarer Leiterplattenklemmenblöcke weiß ich, wie wichtig es ist, klare Anleitungen zur Durchführung dieser wichtigen Aufgabe zu geben. In diesem Blog werde ich einige wichtige Schritte und Überlegungen vorstellen, die Ihnen helfen sollen, die ordnungsgemäße Verkabelung eines steckbaren Leiterplattenklemmenblocks sicherzustellen.
1. Verstehen Sie Ihren Klemmenblock
Bevor Sie mit der Verkabelung beginnen, ist es wichtig, dass Sie sich eingehend mit dem von Ihnen verwendeten steckbaren Leiterplattenklemmenblock vertraut machen. Verschiedene Klemmenblöcke verfügen über unterschiedliche Merkmale wie Pinanzahl, Rastermaß und Anschlussarten. Zum Beispiel die2 - 24-poliger steckbarer Leiterplattensteckerbietet eine Reihe von Pin-Konfigurationen, um unterschiedliche Anwendungsanforderungen zu erfüllen.

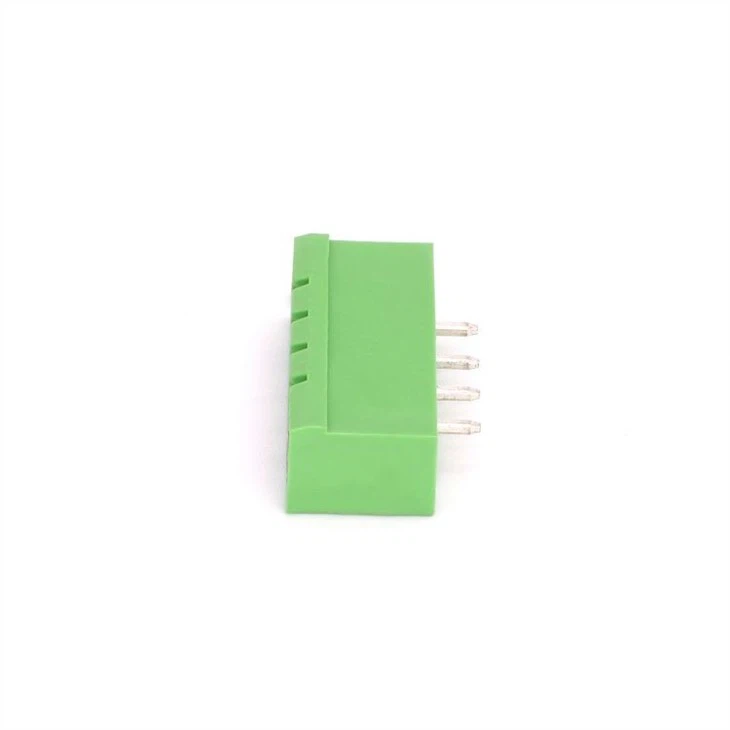

Auch der Abstand der Klemmenleiste, also der Abstand zwischen benachbarten Pins, ist ein wichtiger Faktor. Ein üblicher Abstand ist 5,00 mm, wie in derEuro-Blocksteckverbinder-Leiterplattenklemme mit 5,00 mm Rastermaß. Wenn Sie den Abstand kennen, können Sie sicherstellen, dass die von Ihnen verwendeten Drähte für den Abstand geeignet sind und richtig eingeführt werden können.
2. Auswahl der richtigen Drähte
Die Auswahl der richtigen Kabel ist ein grundlegender Schritt bei der ordnungsgemäßen Verkabelung. Der Drahtquerschnitt sollte mit den Spezifikationen des Klemmenblocks kompatibel sein. Dickere Drähte (geringere Drahtstärken) können mehr Strom führen, passen aber möglicherweise nicht in Klemmenblöcke, die für dünnere Drähte ausgelegt sind. Umgekehrt kann die Verwendung von Drähten, die für die aktuellen Anforderungen zu dünn sind, zu Überhitzung und potenziellen Sicherheitsrisiken führen.
Auch die Isolierung der Leitungen ist wichtig. Es sollte für die Spannung und Umgebungsbedingungen der Anwendung ausgelegt sein. Stellen Sie außerdem sicher, dass die Isolierung flexibel genug ist, um ein einfaches Einführen in die Klemmenleiste zu ermöglichen, ohne dass es zu Schäden kommt.
3. Vorbereiten der Drähte
Nachdem Sie die richtigen Drähte ausgewählt haben, müssen Sie diese für den Anschluss vorbereiten. Entfernen Sie zunächst die Isolierung von den Enden der Drähte. Die Länge des abisolierten Abschnitts sollte für den Klemmenblock geeignet sein. Wenn es zu kurz ist, stellt das Kabel möglicherweise keine ordnungsgemäße Verbindung her, und wenn es zu lang ist, kann es zu Kurzschlüssen kommen oder benachbarte Verbindungen stören.
Verwenden Sie eine Abisolierzange, die für den Drahtquerschnitt geeignet ist, mit dem Sie arbeiten. Machen Sie saubere Schnitte, um sicherzustellen, dass der blanke Draht keine Kerben oder Ausfransungen aufweist, da diese die Qualität der Verbindung beeinträchtigen können.
4. Einführen der Drähte in den Klemmenblock

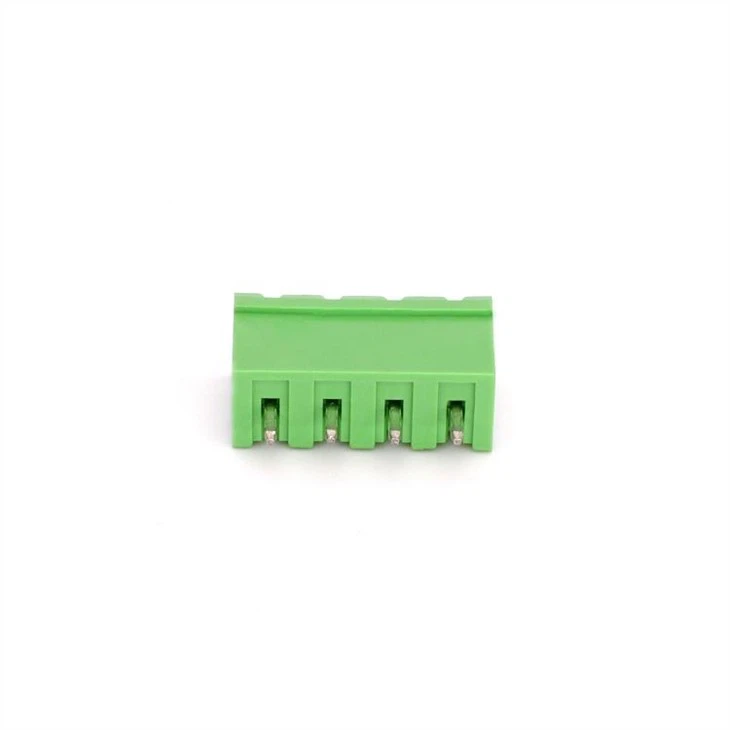

Beim Einführen der Drähte in die Klemmenleiste ist es wichtig, die Anweisungen des Herstellers zu befolgen. Einige Klemmenblöcke verwenden Schraubverbindungen, bei denen Sie die Schraube lösen, den Draht einführen und dann die Schraube festziehen müssen, um die Verbindung zu sichern. Andere, wie dieSchraubenloser steckbarer Klemmenblock für Pvbbieten eine einfachere und schnellere Möglichkeit, Drähte anzuschließen.
Stellen Sie bei Schraubklemmenblöcken sicher, dass der Draht vollständig in die Klemme eingeführt ist und dass die Schraube mit dem entsprechenden Drehmoment angezogen ist. Zu starkes Anziehen kann zu Schäden am Kabel oder an der Klemme führen, während zu geringes Anziehen zu einer lockeren Verbindung führen kann, die zu Überhitzung oder zeitweiligen elektrischen Problemen führen kann.
Befolgen Sie bei schraubenlosen Klemmenblöcken den spezifischen Mechanismus zum Einführen und Verriegeln des Kabels. Normalerweise geht es darum, den Draht in einen Schlitz zu schieben und ihn dann mit einem Verriegelungsmechanismus zu sichern.
5. Testen der Verbindungen
Nachdem Sie alle erforderlichen Drähte an den Klemmenblock angeschlossen haben, ist es wichtig, die Verbindungen zu testen. Überprüfen Sie mit einem Multimeter den Durchgang zwischen den Drähten und den entsprechenden Anschlüssen. Dies hilft Ihnen, offene Stromkreise oder falsche Verbindungen zu erkennen.
Insbesondere bei Hochleistungsanwendungen sollten Sie auch die Spannungs- und Stromstärke überprüfen. Stellen Sie sicher, dass sie innerhalb der Nennwerte der Klemmenleiste und des gesamten elektrischen Systems liegen. Wenn Probleme festgestellt werden, überprüfen Sie die Verkabelung noch einmal und nehmen Sie die erforderlichen Anpassungen vor.
6. Sichern des Klemmenblocks
Sobald Sie sichergestellt haben, dass die Verkabelung korrekt ist und die Verbindungen sicher sind, ist es an der Zeit, den Klemmenblock an der Leiterplatte zu befestigen. Verwenden Sie das entsprechende Montagematerial, das mit der Klemmenleiste geliefert wird. Stellen Sie sicher, dass es fest mit der Leiterplatte verbunden ist, um Bewegungen oder Vibrationen zu vermeiden, die dazu führen könnten, dass sich die Verbindungen mit der Zeit lösen.
7. Umweltaspekte
Die Umgebung, in der der steckbare Leiterplattenklemmenblock betrieben wird, kann einen erheblichen Einfluss auf seine Leistung haben. Wenn die Anwendung in einer Umgebung mit hoher Luftfeuchtigkeit oder Korrosion stattfindet, müssen Sie möglicherweise einen Anschlussblock mit entsprechendem Schutz wählen. Einige Reihenklemmen verfügen über Merkmale wie versiegelte Gehäuse oder korrosionsbeständige Materialien.
Die Temperatur ist ein weiterer wichtiger Faktor. Extreme Temperaturen können dazu führen, dass sich die Materialien im Klemmenblock und in den Drähten ausdehnen oder zusammenziehen, was die Verbindungen beeinträchtigen kann. Stellen Sie sicher, dass die Klemmenleiste für den Temperaturbereich der Anwendung ausgelegt ist.
8. Kennzeichnung und Dokumentation
Um zukünftige Wartungsarbeiten und Fehlerbehebungen zu erleichtern, empfiehlt es sich, die Drähte und den Klemmenblock zu kennzeichnen. Verwenden Sie klare und dauerhafte Etiketten, um die Funktion jedes Kabels und der entsprechenden Klemme anzuzeigen. Dies erleichtert es den Technikern, die Verdrahtungsanordnung zu verstehen und etwaige Probleme schnell zu erkennen.
Auch die Dokumentation ist unerlässlich. Notieren Sie sich den Schaltplan, die Spezifikationen des Klemmenblocks und alle Testergebnisse. Diese Informationen sind für zukünftige Referenzzwecke und zur Sicherstellung der langfristigen Zuverlässigkeit des elektrischen Systems wertvoll.
Zusammenfassend lässt sich sagen, dass die Sicherstellung der ordnungsgemäßen Verkabelung eines steckbaren Leiterplattenklemmenblocks viel Liebe zum Detail erfordert, vom Verständnis der Spezifikationen des Klemmenblocks bis hin zum Testen und Dokumentieren der Verbindungen. Indem Sie diese Schritte befolgen und die Umgebungsfaktoren berücksichtigen, können Sie eine zuverlässige und sichere elektrische Verbindung gewährleisten.
Wenn Sie auf der Suche nach hochwertigen steckbaren Leiterplattenklemmenblöcken sind, ist unser Unternehmen genau das Richtige für Sie. Wir bieten eine breite Palette von Produkten mit hervorragender Leistung und Zuverlässigkeit. Wenn Sie weitere Informationen benötigen oder Ihre spezifischen Anforderungen besprechen möchten, kontaktieren Sie uns gerne für eine professionelle Beschaffungsberatung.
Referenzen
- Handbuch zur elektrischen Verkabelung
- Technische Handbücher der Hersteller von Klemmenblöcken
